隧道衛星導航定位授時解決方案

隧道GPS/北斗衛星信號覆蓋定位方案

一、項目背景及具體需求

隨著衛星導航系統及其應用的發展，衛星導航系統已經成為重要的、不可或缺的空間基礎設施，其應用已經滲透到幾乎所有領域，成為國防能力的倍增器，經濟發展的助推器，在保障國家安全與促進經濟發展中發揮著不可替代的作用。

然而，衛星導航系統固有的局限性使衛星導航服務存在著明確的能力不足與缺口，使衛星導航用戶不能在任何時間、任何地點、任何環境下使用衛星導航服務，使依賴衛星導航服務的國家基礎設施的安全、高效、穩定運行面臨嚴重威脅。如在室內、地下、隧道、水下、高山或城市峽谷等環境，微弱的衛星導航信號不足以穿透各種物理遮蔽物，導航終端用戶無法使用衛星導航服務，成為“空白區域”。

在交通領域中，交通產業快速發展帶來的安全問題日益凸顯，緊急救援、應急指揮等空間信息服務需求迫切。隧道類環境既不能實時導航、也不能監控定位，還屬于救援盲區，容易造成救援延遲，錯失救援的最佳時機，造成更大的經濟損失。

另外，其余需通行用戶因無法提前預知隧道內通行是否通暢而不能提前做出避開隧道繞行的合理線路，造成盲目堵塞隧道交通甚至發生二次事故等問題。

目前基于衛星通信的導航技術主要有常規偽衛星增強技術、室內衛星導航技術以及導航信號轉發技術等，但基本是采用“偽衛星系統+專用車載終端”的方式，但是這一方式需對各終端進行改造，成本較高；導航衛星信號轉發技術則存在工程實施難度大、信號位置不連續等問題，不適合實現整個隧道的覆蓋， 在應用上主要偏向于5G基站的授時。

面對這樣的需求：給隧道內的車輛或手機提供相對連續的位置信號，北斗眾成提供了一種室內環境下衛星導航定位增強系統方案：通過即時接收室外區域的衛星導航信號或互聯網獲取基準信號，并在室內實時生成和播發與室外區域真實衛星導航系統信號相同步的導航信號，解決了在不對導航終端進行任何改動下，實現室內衛星導航定位問題。本系統具有支持 GNSS 多星座、建設難度小、成本低、通用化等優點，目前在隧道內應用上已取得初步成效。

二、系統功能

隧道覆蓋增強系統基于衛星信號實時再生技術，通過在隧道頂部或者側壁掛載微型衛星增強基站，在不改變終端任何硬件的條件下， 實現通用接收終端（常規機動車輛車載終端、無人平臺車載終端、手機、PAD 等）隧道內外無縫定位，為監控后臺、導航地圖、救援服務等應用提供天地一體統一基準的位置、時間信息，有力支撐智能交通、智慧城市的精細化管理。

1）該定位系統可以對隧道內通行的危險品車輛、養護施工車輛及其他需要定位的設備進行定位，彌補現有監控、報警系統在事故預警與救援時的不足；

2）該定位系統可通過對持有終端的施工人員、救援人員定位跟蹤實現遠程管理與調集，通過實時把控施工現場人員的分布狀況及其運行軌跡，以便于更加合理地進行調度管理、安全監管，尤其當事故發生后，能讓救援力量迅速定位被困人員的位置，及時地做出正確的救援決策，提升救援效率，減少人員傷亡率。

3）另外該系統對車聯網技術在交通領域的推廣、隧道智能交通的發展、車路協同等領域也有一定的促進作用。

此外，該系統具有良好的復制性，可直接應用于機場、地下車場、商圈等典型室內環境。

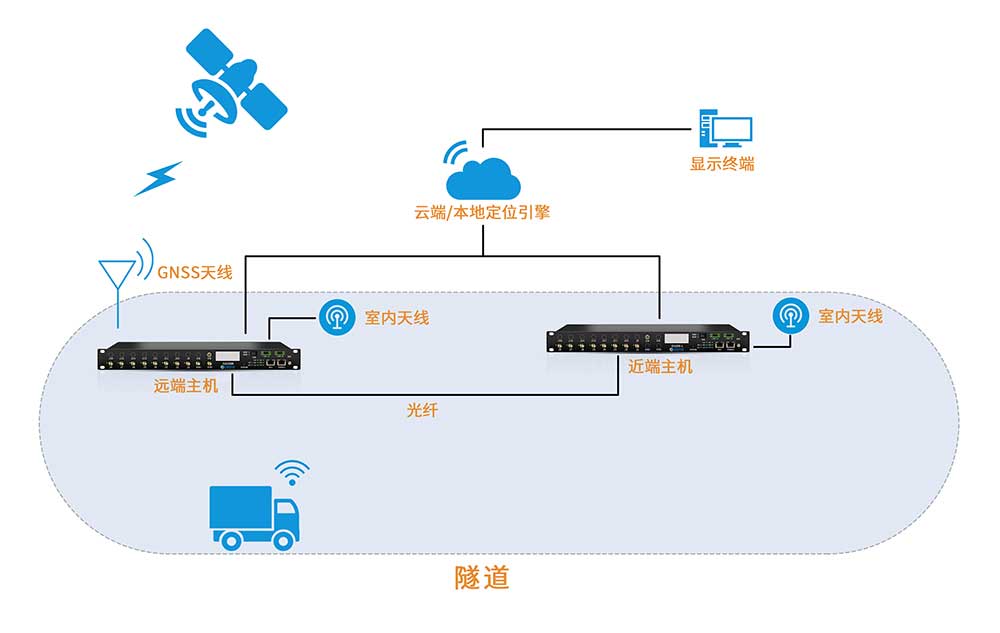

北斗眾成的光纖GPS/北斗室內覆蓋定位系統有效的解決了隧道信號覆蓋的問題，該系統是一套由發送單元和接收單元組成設備，系統采用智能分路系統，把GPS有源天線的受時信號進行放大分配給多個天線。實現遠端光纖傳輸，遠端主機系統把接收到的GNSS天線進行放大，經過光模塊將電信號轉化為光信號后，通過光纖鏈路傳輸?shù)浇酥鳈C(jī)系統，遠近端主機系統都可以將信號放大給室內天線，通過室內天線即可實現隧道的超遠距離的信號傳輸與GPS覆蓋。從而實現隧道內的GPS/北斗定位（模糊定位，一個點的定位），同時可以實現隧道內GPS/北斗的衛星授時，為4G,5G基站提供衛星授時信號。

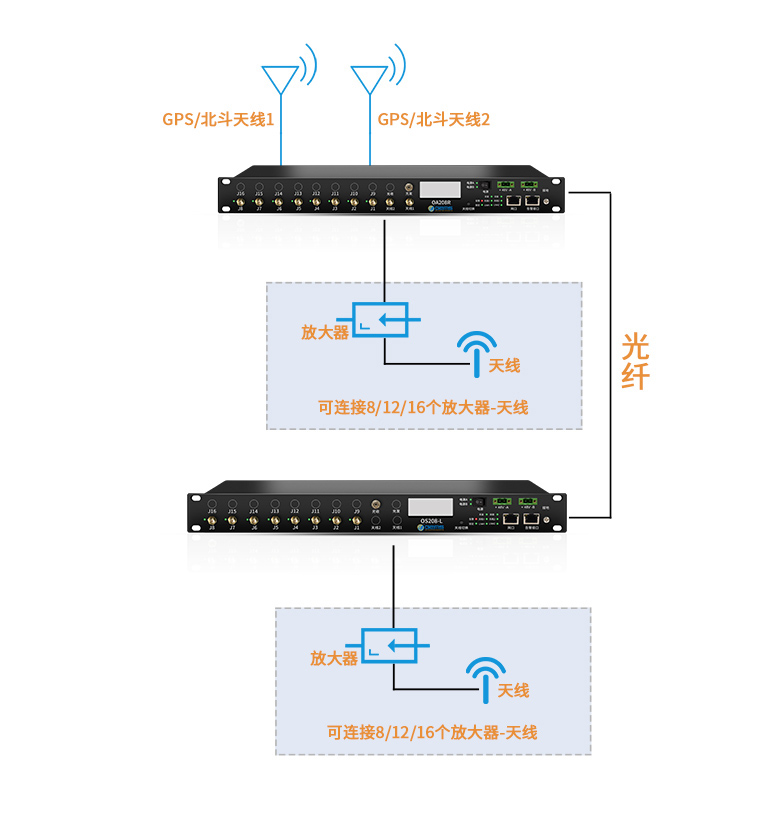

該系統能實現集群通信信號、常規通信信號覆蓋的具體解決方案，可以改善移動通信的信號覆蓋狀況，增大覆蓋區域提高通信質量。一臺主機可連接多個室內天線，可實現覆蓋范圍更大的的星形組網方式，適用于狹長的隧道覆蓋或者室內的信號覆蓋。隧道的覆蓋組網結構主要是由隧道的長短決定，對于特長的隧道可以用一個遠端主機帶多個近端主機的方式來實現覆蓋，可不受隧道距離的限制，進行超長距離的信號覆蓋。

1. 系統特點

產品性能

雙路天線，自動和手動切換功能；

遠程光信號發送系統；

多級光傳輸，實現長達100公里的隧道GPS北斗信號覆蓋

低噪聲；

增益：30dB固定增益；

天線狀態監控和告警；

發送告警郵件；

四路干節點告警功能（RJ45接口）；

蜂鳴器告警功能；

輸出端口狀態監控、告警功能(可選)；

支持GPS/BDS衛星光信號發送；

實時顯示GPS/Beidu2 B1的信息；

雙48V DC；

軟件管理，網管監控；

支持LNA備份、檢測；

支持時間源自守時

主機性能指標......
