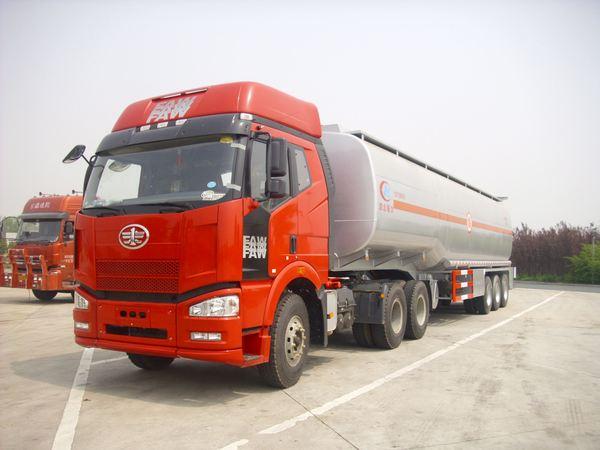

1.1 危險品運輸行業車輛管理需求分析

危險品在運輸時，存在著重大的潛在危險性，如搶劫、火災、爆炸、泄漏、中毒、污染等，其災難性后果波及面廣，影響十分嚴重。另一方面，司乘人員在車輛駕駛過程中存在超速、超載等違規行為，車輛行駛過程中不按照預定路線行駛或違規進出目標區域，無法及時獲取危險品貨物狀態信息，這些因素都是安全隱患。

如何解決危險品運輸過程中實時安全監控和管理問題，從而提高整個危險品運輸行業的安全水平，是目前急需解決的社會問題。移動通信技術以及GPS定位技術的發展使得建立這樣的系統變成可能。可以最大限度地減少危險化學品在運輸過程中給社會、環保、經濟帶來的損失。 全國各主要城市已經將GPS作為危險品。運輸車輛必須安裝的設備，危險品運輸車安裝GPS已是大勢所趨。

第2章 系統總體設計

2.1 危險品運輸車GPS安全監控系統設計原則

在設計系統的技術實現方案時我們遵循了以下原則：

●一切為了安全，“安全提醒，安全監控”是我們產品設計的目標。

●安全提醒包括：超速提醒、危險路段提醒、超范圍行車提醒、疲勞駕駛提醒。

●安全監控包括：線路監控、超速監控、越區監控、喊話提醒等。

●常用標準功能：遠程鎖車、監聽、設置、通話、調度、報警等等。

2.1.1 系統經濟性

系統設計在性能最優的情況下盡量降低成本，追求性價比的最大化;軟件系統全部獨力開發，便于長期合作，也保證軟件系統的經濟性。

2.2 天之訊GPS為危險品運輸車輛定制的功能

2.2.1 行車數據全程記錄

●記錄時間間隔5秒-65535秒可調整，默認30秒。

●記錄的參數包括：車速、位置、行駛方向、報警狀態。

2.2.2 超速管理

●超速報警：超過規定安全速度報警。

●報警報表：車輛所有報警記錄自動生成文檔。

2.2.3 停車管理

●停車超時報警：車輛意外停車時間過長報警。

●怠速超時報警：車輛行駛途中怠速時間過長報警。

●非法點火報警：車輛禁止行駛后使用報警。

2.2.4 線路管理

●線路報警：車輛超出規定的線路后報警。

●報警報表：車輛所有報警記錄自動生成文檔。

2.2.5 行車范圍管理

●區域報警：車輛超出規定的行車范圍后報警。

●報警報表：車輛所有報警記錄自動生成文檔。

2.2.6 人工導航

●駕駛員迷路時，監控中心值班人員利用電子地圖平臺，通過電話或者語音播報給司機一定的導航幫助。

2.2.7 防拆機保護

●斷電報警： GPS被切斷電源后上傳斷電報警。

●后備電池： 斷電后設備可連續工作2小時。

2.2.8 語音播報(高級配置)

●車輛違章后中心可以直接發送語音調度信息對駕駛員喊話。

2.2.9 圖像監控(高級配置)

●車廂監控：攝像頭對準車廂，可監控車廂是否安全和天氣狀況。

●路況監控：攝像頭對準擋風玻璃前面路況，判斷是否塞車和路況。

●司機監控：攝像頭對準駕駛室，可以檢查當班司機和駕駛操作是否違章。

●最多支持4路攝像頭。

2.3 系統組成

監控中心是在整個系統的“神經中樞”，集中實現監控、調度、接/處警，圖像處理功能和其他信息服務，并對整個系統的軟硬件進行協調、管理。

2.4 車載終端功能

負責車載終端與監控中心間的數據傳輸，該部分主要為GPRS/CDMA公共數據網，只要GSM或CDMA可以覆蓋的地方，該系統都可以穩定的運行。常見的功能包含了以下方面：

車輛定位：固定時間連續定位、測速、運動方向等。

監控報警：超速、疲勞駕駛、卸料、意外長時間停車等。

遠程監聽：用于搶劫報警后的現場判斷。

斷油斷電：用于緊急情況下的遠程鎖車。

SOS緊急求助：駕駛員感到危險時人工觸發，級別最高的報警。

車載電話：免提通話、手柄通話、顯屏通話(外接耳麥)。

文字調度：外接調度屏、手柄等。

語音播報：外接語音播報器，帶喇叭。

圖像傳輸：1-4路攝像頭，帶夜視。

自定義報警：由用戶根據需要連接各種檢測開關，支持觸發攝像頭拍照。

2.5 監控中心報警功能

●線路報警：車輛超出預先規劃好的線路報警。

●圍欄報警：車輛超出規定行車范圍報警;

●緊急報警：車主危險時按報警開關報警，中心必須人工干預才能取消。

●超速報警：超過公司設置的速度閥值上傳報警，有聲光提示。

●自定義報警：支持1-2路自定義報警，如卸料是報警，車輛要接檢測開關。

●斷電報警：電瓶拆除或者設備斷電報警，必須人工干預解除。

2.6 車輛定位追蹤、多車同時追蹤

●立即定位：點名定位，查詢車輛當前時間的位置;

●最后位置：查詢車輛主動上傳的最新位置

●車輛跟蹤：對車輛進行連續定位，并在地圖上畫出軌跡。

●多車追蹤：在新開窗口實現對多車同事追蹤比較。

2.7 支持4種地圖

●支持標準的Mapinfor地圖

●支持在Google Map地圖上直接顯示車輛位置標志;

●Google Map：衛星地形圖、平面標注地圖、混合標注地圖。

2.8 軌跡回放

●軌跡數據保存：軌跡數據保存在服務器上，與車機無關;

●軌跡數據下載：由服務器下載到客戶電腦。

●軌跡回放：回放一段時間內的車輛運動軌跡;

●回放暫停：回放過程中暫停，用于詳細觀察某路段的行車過程。

2.9 分段限速

●道路劃分：高速公路、普通公路、城市道路、危險路段

●分段限速：設置的不同的路段不同的速度報警閥值，是超速管理更精確。

2.10 電子圍欄

●行駛范圍：車輛有規定的營運范圍;

●電子圍欄：把行駛范圍轉換成電子圍欄，支持矩形、圓形等區域。

2.11 實時拍照

●普通拍照：對指定車輛進行實時拍照

●多路拍照：最大支持4路攝像頭輪流拍照

●自定義拍照：用設備提供的兩條自定義線束實現開門、卸貨等自動拍照;

●固定時間間隔拍照：設置間隔一定時間自動拍照;

●報警拍照：按下緊急報警鈕報警并且拍照。

2.12 語音通信、監聽

●遠程監聽：在緊急情況下直接撥打車載設備卡號進行語音監聽;

●車載電話：高級配置可添加車載電話，實現和車輛的日常語音通訊。

2.13 全部報警種類介紹

●緊急報警：車主危險時按報警開關報警，中心必須人工干預才能取消。

●超速報警：超過公司設置的速度閥值上傳報警，有聲光提示。

●斷電報警：電瓶拆除或者設備斷電報警，必須人工干預解除。

●自定義報警：支持1-2路自定義報警，如卸料是報警，車輛要接檢測開關。

●圍欄報警：車輛超出規定行車范圍報警;

●線路報警：車輛超出預先規劃好的線路報警。

●停車超時：停車超過規定時間。

●怠速報警：車輛怠速超過規定時間。

2.14 語音播報、調度搶答模塊

●語音播報功能可以讓監控中心群發語音信息實現喊話廣播效果。

●調度功能是監控中心可以發布文字信息書面通知

●司機可用顯示屏回復內置的信息，中心可以看到

2.15 車輛遠程設置

●設置查詢：查詢?cè)O(shè)備內部設置的GPS參數;

●遠程重啟：讓設備重新啟動，可排除故障;

●遠程改IP：服務器因故更換時可遠程修改車機設置。
