北斗高精度室內外定位系統
北斗高精度室內外人員定位系統主要有高精度RTK人員定位卡，北斗CORS基準站，室內藍牙基站，人員定位管理軟件平臺組成。
北斗高精度RTK人員定位卡，內置北斗高精度三星三頻RTK定位模塊和藍牙定位模塊，搭載北斗CORS基準站和室內藍牙基站，配套人員管理平臺軟件可實現區域內室外亞米級北斗高精度定位，室內二維區域定位。
本系統功能如下：
1）RTK級高精度定位：支持專業級RTK定位算法，最高精度厘米級；
2） 支持多系統聯合定位：支持GPS L1、北斗B1、GLONASSS G1三系不同頻點組合定位。
3）自主平臺功能:自主平臺遠程人員實時追蹤、位置分布、數量統計、歷史時間段軌跡查詢、軌跡回放等功能。
4） 可實現sos報警、電子圍欄報警、低電量報警，Sos報警：人員緊急情況下可按下SOS鍵，即可向后臺報告危險并發送人員位置信息；
5）區域警戒：可設置電子圍欄，當攜帶定位卡的人員進入或超出設定權限區域時，系統后臺會彈出報警信息。
6）佩戴方式：工卡頸掛
7）定制開發：支持Web端遠程查詢控制，可定制開發硬件終端和軟件平臺功能，為客戶提供完整的系統性解決方案。
8）工卡內置藍牙模塊，可接收藍牙信標的廣播信號，通過在室內、地下等衛星信號遮擋環境中部署藍牙信標，系統可擴展支持室內定位，實現“室內外無縫定位”。

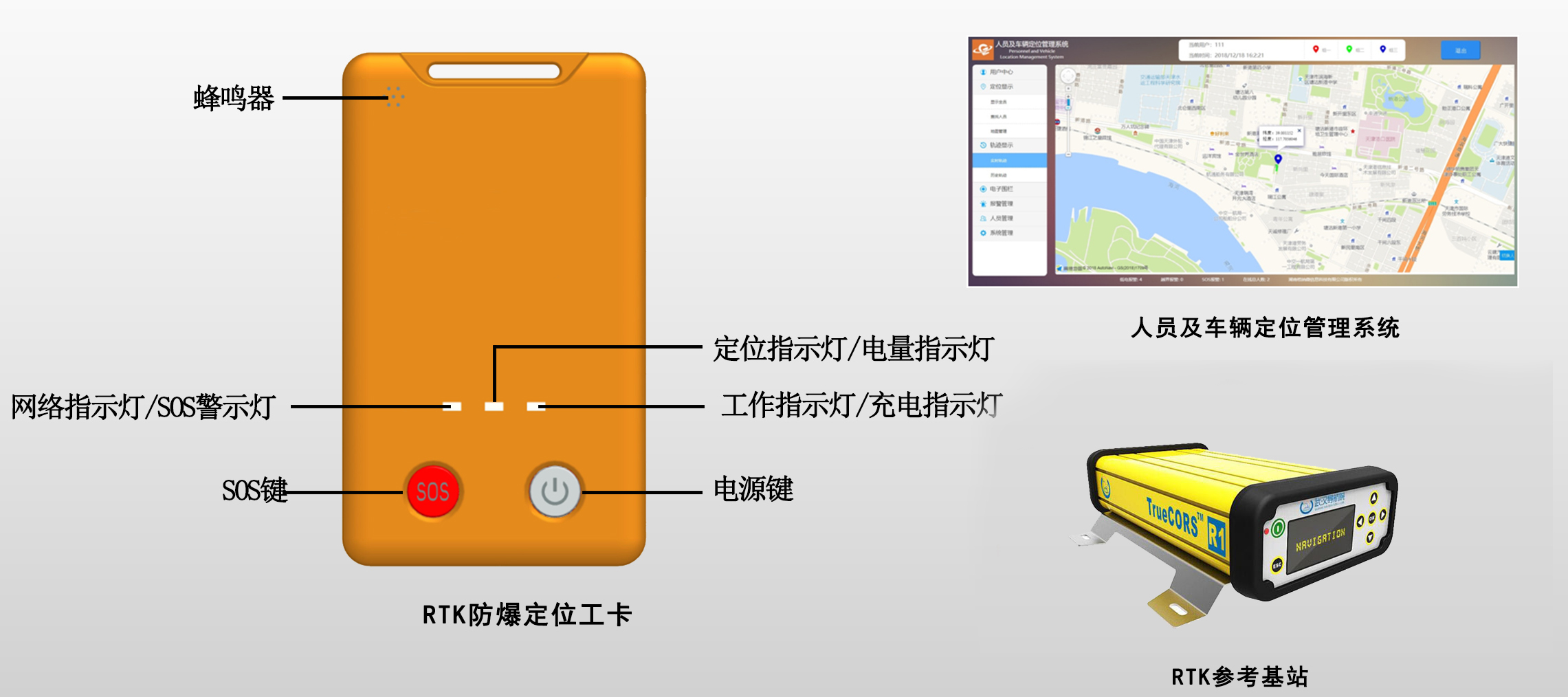

系統拓?fù)浼軜?gòu)圖：
設備選型：
l 北斗高精度人員定位卡
l 藍牙基站
參數名稱 | 參數 | 備注 |
顏色 | 黃色 |
|
支持協議 | BluetoothBLE4.0,蘋果公司標準iBeacon協議 |
|
電池方案 | 鋰電池， 2枚 |
|
發射功率 | 0dBm /-20dBm |
|
覆蓋范圍 | 可達 40m | 實際部署密度按定位精度需求來確定 |
續航時間 | 2-3年 |
|
防護等級 | IP67 |
|
外形尺寸 | 107*98*26mm |
|
重量 | 約260克 |
|
安裝方式 | 螺絲固定 |
|
適用系統 | IOS7.0及以上，Android4.3及以上； |
|
手機APP配置 | 支持修改UUID，Maior，Minor，廣播間隔，廣播功率等； |
|
l 北斗cors站
北斗cors站組成：多星多頻北斗接收機、北斗天線、玻璃鋼天線罩、4G無線通信模塊，200w，200ANH太陽能供電系統、設備機柜、防雷設備（浪涌保護器、避雷針、接地線、避雷網）、設備立桿和土建觀測墩組成(根據現場情況設定材料，和建造方式）。

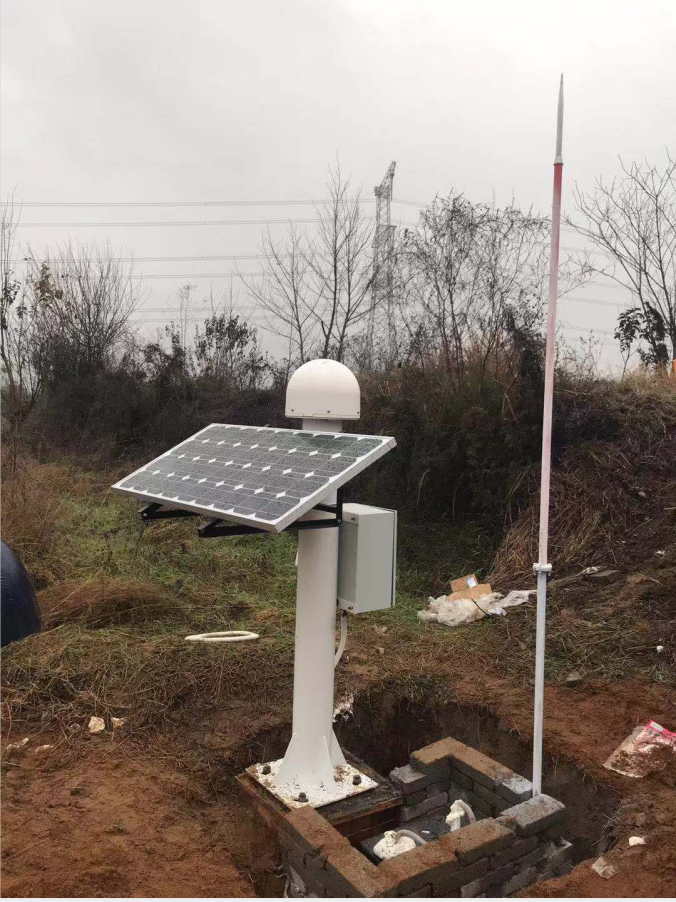

CORS站效果圖參考
Truecors R1 CORS站接收機
序號 | 設備 構件 | 性能指標及要求 |
1 | OEM板指標 | 具有同時跟蹤三星八頻(BDS、GPS,GLONASS) 系統的能力。 BDS：B1、B2、B3 GPS：L1、L2、L5 |
2 | 原始觀測數據包含BDS、GPS、GLONASS數據。觀測數據包括： GPS雙三頻測距碼，以及載波相位觀測量（L1 C/A碼、L2 C碼，L2 C/A碼、L2 P（Y）碼、L5 I支路碼，Q支路碼）、GLONASS雙頻測距碼、雙頻載波相位值、導航電文，可接BDS B1/B2/B3 的I支路測距碼和載波相位觀測值?？奢敵鯞DS B1/B2/B3的I支路的D1和D2導航電文 | |
3 | 高精度靜態測量精度：（監測精度與現場環境有關） 水平≤2.5mm±1ppm； 垂直≤5mm±1ppm； | |
4 | 支持單BDS 、單GLONASS數據采集和定位模式 支持BDS/GPS/Glonass多模數據采集和定位模式。 | |
5 | 信號接收靈敏度≤-133dBm | |
6 | 原始數據觀測數據輸出不低于1Hz， | |
7 | 具備1PPS脈沖的能力，時間同步精度(RMS) 50ns | |
8 |
設備 外設 | 具備3個串口，并可進行獨立配置 |
9 | 支持外接多種氣象傳感器并存儲數據 | |
10 | 具備1個RJ45形式的以太網，可以Server或Client方式進行網絡通信 | |
11 | 具備1個USB接口，支持存儲數據下載及外接外部存儲器 | |
12 | 具備1個外頻標輸入口（插座型號BNC外螺紋內孔）、1個PPS輸出接口（插座型號：SMA外螺紋內孔）、1個事件輸入口 | |
13 | 1個GNSS天線接口。插座型號TNC外螺紋內孔,50Ω, LNA 供電: +4.75～ +5.10 VDC, 0mA～ 100 mA | |
14 | 網絡及存儲 | 支持Ntrip Server。 支持http、https，至少兩級用戶管理，權限可自定義，支持Http/FTP Server多種數據下載方式。 |
15 | 整機可以支持至少5個TCP/IP端口的網絡連接 | |
16 | 必須提供原始數據轉換軟件，轉換的BDS、GPS、GLONASS靜態原始觀測數據格式必須支持RINEX 3.03; 實時定位輸出數據流格式必須包括： RTCM2.X、RTCM3.X。 | |
17 | 機載固化式內存(非外部存儲)不小32GB； 外接USB存儲設備存儲容量支持不小于1TB。 數據存儲介質具有防掉電功能，文件循環存儲并且支持事件數據保護功能。存儲格式為FAT32格式 | |
18 | 具備同時記錄8種以上采樣率的靜態數據存儲能力，可設置時段優先級，可設置自動刪除長度或具備智能清除功能。 | |
19 | 具備Web 界面，支持以IE瀏覽方式遠程訪問接收機，能夠顯示接收機的工作狀態及衛星跟蹤情況（如衛星健康狀況、跟蹤衛星數目、信號狀態、信噪比、存儲文件情況、剩余存儲空間等），修改觀測參數、下載數據、重新啟動接收機等功能。 | |
20 | 遠程控制：系統固件升級、原始數據下載、接收機設置、IP地址設置、接收機重新啟動 | |
21 | 控制按鍵：1個電源鍵， 4個方向鍵，1個確定鍵，1個返回 | |
22 | 直流供電電壓9V～28V； 內置高容量電池，保證溫度在-25℃～+65℃范圍正常工作8小時以上； 具備電源熱切換功能：即停電后自動切換到內部電池供電，來電后自動切換回外電，無須人工干預 | |
23 | 接收機整體功耗不大于5W | |
24 | 其它特性 | 長×寬×高 ：不大于265mmx130mmx55mm |
25 | 重量≤4kg | |
26 | 工作溫度：–40℃ 至 +65℃;存儲溫度：–40℃ 至 +80℃ 濕度：10％～95％（非凝結） | |
27 | 帶led顯示屏，開機可顯示時間、日期信息，分別接收到的BDS、GPS,GLONASS衛星數量，本機IP地址，監測站經緯度與高程信息、網絡連接狀態、本機MAC信息、設備串口號、版本號、記錄文件信息 | |
28 | 沖擊: 不損壞: 不工作時 75 g, 6 毫秒; 工作時: 最高 25 g, 10 毫秒, 鋸齒波;設計耐沖擊能力為從1米高處跌落至堅硬表面不發生損壞。 振動： 工作時: 7.5 Hz 至 350 Hz 0.015 g2/Hz, 350 Hz 至 500 Hz 0.006 g2/Hz -6dB/倍頻程; 不工作時: 10 Hz 至 300 Hz 0.04 g2/Hz 300 Hz 至 1000 Hz –6 dB/倍頻程 防護等級：IP67 |
北斗接收機天線A100
產品介紹：
北斗接收機天線A100是一款涵蓋BDS B1/B2/B3 、GPS L1/L2和GLONASS L1/L2的小型監測天線，滿足目前測量設備高精度、多系統兼容的需求。
技術特點
1）采用多饋點微帶天線技術，保證天線相位中心與幾何中心的重合,內置采用前置濾波技術的低噪聲放大器，提高系統抗干擾能力，內置防雷保護電路可長期在戶外安裝使用。
2）天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，在一些遮擋較嚴重的場合仍能正常收星；
3）帶有抗多路徑板，有效降低多路徑干擾對測量精度的影響；
4）獨特的防水、防紫外線外罩設計，確保核心部件完全密封，為天線能長年在野外工作提供保障。
設備參數：
跟蹤信號 | BDS B1/B2/B3、GPS L1/L2/L2C和GLONASS L1/L2 | ||
相位中心 | 毫米相位中心穩定性 | ||
尺 寸 | φ146.5×62.5mm | 接 頭 | TNC母頭 |
電 壓 | 3~18VDC | 阻 抗 | 50Ω |
天線增益 | 5.5dBi | 低噪放增益 | 40.00 |
水平面覆蓋角度 | 360° | 噪聲系數 | ≤2dB |
工作溫度 | -40℃~+65℃ | 存儲溫度 | -40℃~+85℃ |
濕 度 | 95%不冷凝 | 防護等級 | IP67 |

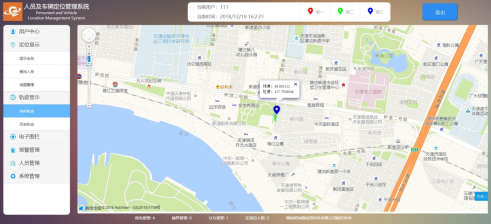

l 北斗高精度人車定位管理軟件
成都金|牌科技有限公司專業化團隊定制北斗定位方案，聯系電話18190901776 何先生
